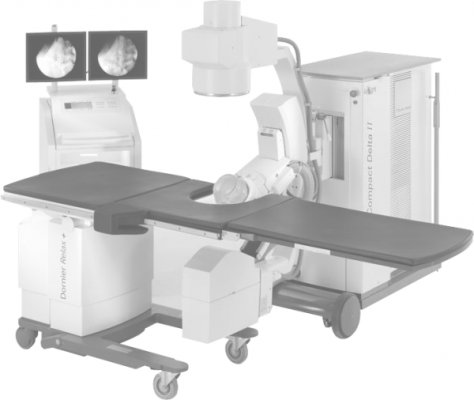

Сompact Delta II UIMS

Бесконтактный литотриптор

Аппарат снят с производства.
Новая модернизированная версия — DORNIER DELTA® III

Передовая конструкция Compact Delta II объединяет в себе испытанную компанией Dornier технологию экстракорпоральной ударно-волновой литотрипсии (ESWL) с современными возможностями формирования изображений и управления информацией для создания оптимальной системы для литотрипсии и широкого диапазона применений.

Полностью встроенный источник ударных волн и С-образная дуга делают настройку быстрой и надежной, одновременно позволяя избежать неправильной регулировки. Данная конструкция вместе с изоцентрическими перемещениями терапевтической головки и системами формирования изображений гарантирует точное позицирование конкрементов для литотрипсии.

Compact Delta II использует испытанную компанией Dornier технологию генератора искусственной ударной волны (EMSE) для устойчивой и постоянной выработки энергии. Имеются гибкие возможности формирования изображения с помощью рентгена или изоцентрического ультразвука. При повороте полностью цифровой моторизованной С-образной дуги на угол +/- 30 градусов возможна визуализация камней из различных положений.

Для ультразвукового наведения используется патентованный локализационный манипулятор, позволяющий проведение литотрипсии даже в условиях затрудненной визуализации.

На всех литотрипторах высокого уровня и всех урологических столах компании Dornier имеется система UIMS, представляющая собой следующее поколение цифрового формирования изображений, управления данными и платформы взаимодействия оборудования.

Уникальная моторизованная терапевтическая головка

Уникальная моторизованная терапевтическая головка излучает ударные волны с разных направлений, позволяя проводить все виды процедур у пациентов, удобно лежащих на спине.

• Моторизованное перемещение в продольном и поперечном направлениях.
• Применение в положении над столом и под столом.
• Ударные волны излучаются с разных направлений.

Изоцентрическая конструкция

Изоцентрическая конструкция позволяет как системе ударных волн, так и системе формирования изображений вращаться вокруг точки фокуса. Это гарантирует точную настройку системы наведения и фокуса ударных волн в течение всего времени проведения процедуры.

• Как система ударных волн, так и система формирования изображений вращаются вокруг точки фокуса.
• Точная настройка системы наведения и фокуса ударных волн.
• Плоскость сканирования постоянно проходит через точку фокуса при изменении углов сканирования.
• Более легкое наведение в трудных условиях.

Трехрежимное формирование изображений

Compact Delta II предлагает гибкие возможности формирования изображений, которые могут быть использованы независимо или в комбинации.

• Одинарный режим формирования изображений, используя рентген или изоцентрический ультразвук.
• Сдвоенный режим, использующий два варианта получения изображения.
• Уникальный разработанный компанией Dornier строенный режим формирования изображения, объединяющий все три технологии получения изображений для оптимальной визуализации.

Полномасштабная цифровая рабочая станция

Система UIMS является отличной базовой системой для урологии, которая готова к работе с PACS и может быть интегрирована в любую внутрибольничную сеть. Система предоставляет всеобъемлющие функции DICOM и поддерживает многорежимные изображения.

Графический интерфейс пользователя обеспечивает прямое взаимодействие со всеми функциями, включая управление изображениями и данными. Панель проста в использовании, требует минимальной подготовки и спроектирована для потоковой автоматизации документооборота.

Данные пациента в любое время могут быть быстро введены и выведены с помощью простых функций поиска. Предварительно определенные протоколы делают настройку быстрой, простой и безошибочной.

• Возможности DICOM включают в себя печать, хранение, запрос/выдачу информации, управление рабочими листами.
• Поддержка многорежимных изображений, включая CT, MR и ультразвук.
• Обработка изображений для лучшей визуализации во время процедур.
• Изображения выводятся на ЖК-мониторы с плоскими панелями.

Гибкость применения

Универсальная модульная конструкция делает Compact Delta II оптимальным решением для всех областей урологической диагностики и терапии, включая литотрипсию, эндоурологию, подкожные процедуры и диагностический рентген.

Конструктивно предусмотренное отведение терапевтической головки от С-образной дуги дает возможность беспрепятственно проводить любые эндоурологические и перкутанные манипуляции с максимальным удобством для больных и медицинского персонала.

Гибкость полностью моторизованного стола пациента Relax+ и широкий диапазон вспомогательных средств делает ее превосходной многофункциональной системой.

Стол пациента Relax+

• Рентгенопрозрачный стол выдерживает до 180 кг (396 фунтов);
• Большой диапазон перемещений обеспечивает просмотр всех отделов мочевыводящего тракта без необходимости перемещения пациента;
• Сменная рентгенопрозрачная средняя секция;
• Гибкие возможности: стол можно устанавливать в различные положения относительно осей X, Y, Z, а также в положение Тренделенбурга с возможностью изоцентрического и неизоцентрического поворота.

Эргономичный дизайн

Конструкция типа Plug & Play системы Compact Delta II позволяет ей быстро переходить из транспортного положения в рабочее, без риска рассогласования между С-образной дугой и терапевтической головкой.

• Настройка быстрая и простая.
• С-образная дуга и терапевтическая головка складываются для упрощения транспортировки.
• Улучшенная конструкция тележки UIMS позволяет при транспортировке складывать мониторы.
